Modul BQR slouží pro spínání napájení topných tyčí elektrického ohřevu tramvajových výhybek, kdy napájení tyčí je vedeno z trakčního vedení 600/750 VDC. Součástí modulu BQR jsou i obvody pro kontrolu správné funkce topných tyčí. Modul obsahuje výkonový spínací prvek 1000 VDC a dva kontrolní obvody pro sledování funkce zátěže (typicky dvou topných tyčí). Modul BQR se vyrábí ve dvou variantách podle polarity v trakčním vedení. Lze jej využít i pro spínaní jiných zařízení napájených z trakčního vedení (do 1000 VDC, odporová zátěž).

Montáž modulu do rozváděče se provádí na standardní keramické pojistkové spodky OEZ (typ SP40K06) pomocí čtyř šroubů. Ovládací signály jsou přivedeny pomocí vyjímatelných WAGO konektorů. Konstrukce umožňuje paralelní řazení modulů pro jednodušší přivedení silového napájení.

Technické parametry:

• Max. spínaný proud: 1,3 A pro jeden výstup; respektive 2,6 A pro oba dva výstupy současně
• Krátkodobé zatížení: max. 2 A po dobu 60 sekund (jeden výstup)
• Maximální spínané napětí: 1000 VDC
• Úroveň detekce poruchy funkce topné tyče: 0,15 až 0,35 A
• Doporučené jištění jednoho výstupu: pojistka 1000 V / 2 A, charakteristika gR
• Elektrická izolace ovládacích a signalizačních výstupů od trakčního napájení: 4 kV
• Ovládací napětí spínacího prvku: 24 VDC
• Provozní teplota: -25 až 70 °C
• Rozměry: 120 x 100 x 49 mm

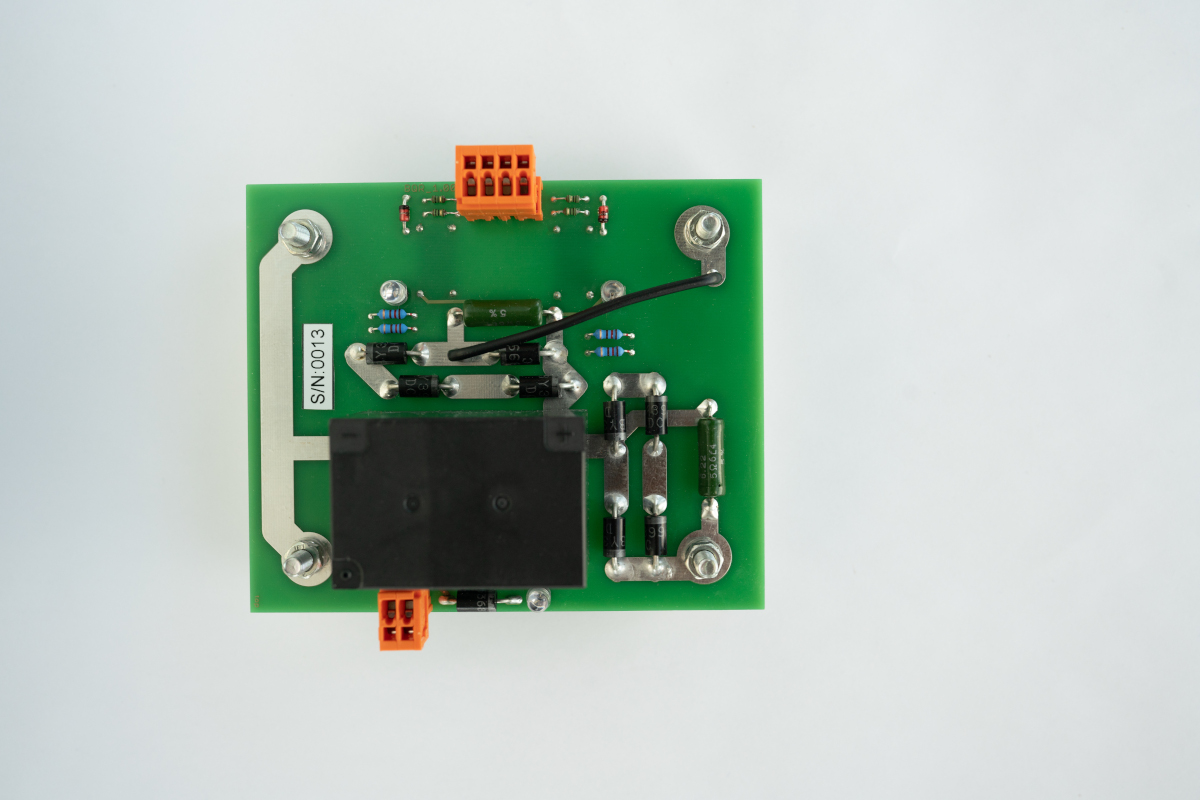

Galerie:
